情況1. 總開關是空氣開關

如果總開關是空開，零線和地線短接，不會跳閘。因?yàn)榱憔€和地線電壓幾乎相等，它們短接以后電流非常小，達不到空開跳閘的電流。

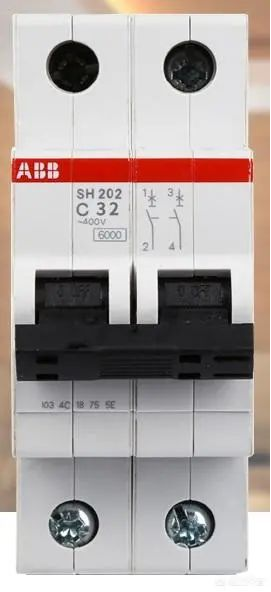

空開式樣如圖所示：

情況2. 總開關是漏電開關

如果總開關是空開，零線和地線短接，會跳閘。

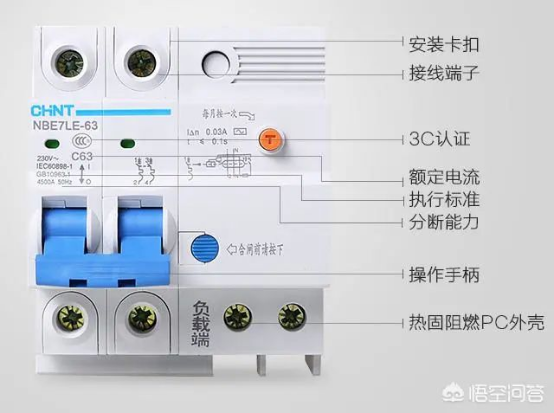

漏電開關如圖所示

漏電開關的原理

漏電開關是通過檢測開關的零火線的電流是否一樣大，如果兩根線電流相差超過漏電開關跳閘電流，那么漏電開關就會動作。

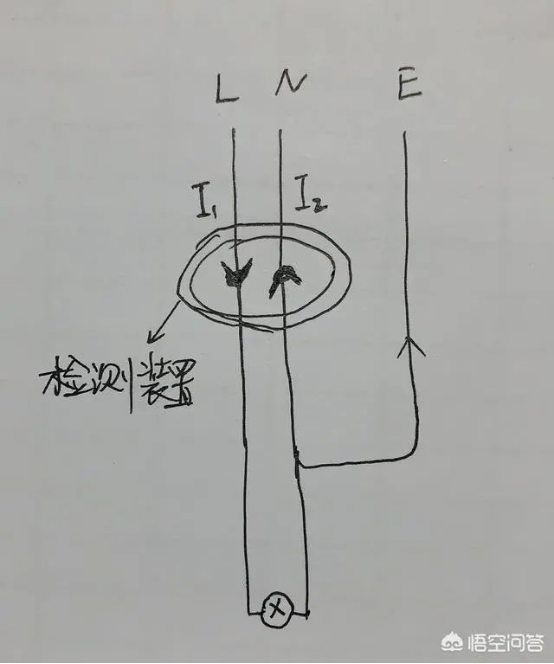

如下所示：

正常情況下，電流從火線通過燈回到零線，火線和零線電流相等。但是如果把零線和地線接在一起，由于零線和地線之間存在電壓，所以會有一部分電流從零線流向地線。此時通過檢測裝置的零火線電流就會不相等，當他們的差值超過漏電開關跳閘電流，開關就會斷開。

簡單的講，零地線短接、漏電開關跳不跳閘，主要取決于零線電壓。而零線電壓又取決于三相負荷是否平衡，所以零地線短接、漏電開關跳不跳閘，取決于三相是否平衡。

當三相負荷不平衡時，零線電流大、電壓高。如果零地線短接，從零線到地線的電流大，漏電開關就會跳閘；反之，三相負荷平衡時，零線電壓低，如果零地線短接，從零線到地線的電流非常小，漏電開關不會跳閘。
